バーニアのキャリパーの部品と図への完全なガイド

多くの場合、科学ラボにはバーニアのキャリパーが表示されます。それを使用して小さなオブジェクトを測定します。バーニエカリパーの各部分には特別な仕事があります。すべてのバーニエキャリパーで外側のジョー、内側の顎、深さプローブを見つけることができます。メインスケールとバーニアスケールは、測定を読むのに役立ちます。フレームとスライダーを使用すると、顎を動かすことができます。これらのバーニエキャリパー部品を知っていると、より良い結果が得られます。

ヒント： 測定を開始する前に、常にバーニエカリパーの各部分を確認してください。これにより、エラーを回避できます。清潔で作業しているバーニエカリパーがあなたに最高の結果を与えます。頻繁にバーニエカリパーの使用を練習する必要があります。

キーテイクアウト

• バーニエのキャリパーは、外側、内側、深さのサイズを測定できます。通常の定規よりもはるかに正確です。

• メインスケール、バーニエスケール、外側の顎、顎の内側、深さプローブ、フレーム、スライダーなど、各部分を知っておく必要があります。これにより、正しい方法を測定し、結果について確信することができます。

• 測定値を読むには、メインスケールを使用して、バーニアスケールでマッチングラインを見つけます。これにより、非常に正確な結果が得られます。

• バーニーキャリパーを清潔に保ち、安全に片付けてください。間違いを避け、測定を改善するために頻繁に使用して練習します。

• 科学、工学、物事の作成などの多くの分野では、バーニエのキャリパーが役立ちます。それらは非常に慎重にサイズをチェックするために使用されます。

バーニエキャリパーとは何ですか

バーニエのキャリパーは、 物事 を非常に慎重に測定するためのツールです。それを使用して、どれだけの長さ、幅、厚い、または深いものがあるかを確認できます。通常の定規よりもはるかに正確です。フランス出身のピエールバーニエは、1631年にバーニエのスケールを作りました。彼はこのツールについて彼の著書に書きました。この新しいツールを使用すると、通常の定規が見逃している小さな違いを確認できます。バーニアキャリパーには2つのスケールがあります。 1つはメインスケールで、もう1つはスライド式のバーニエスケールです。このセットアップにより、0.02 mmの近くに測定できます。それは通常の定規よりも約50倍優れています。

知っていましたか？
ピエールバーニエのアイデアは、人々が物事をどのように測定したかを変えました。彼のツールは、人々が非常に正確な結果を得るのを助けました。そのため、ツールは彼にちなんで名付けられました。

Vernier Calipersはどのように機能しますか？

オブジェクトを顎の間に置くか深度プローブに置くことにより、バーニエキャリパーを使用します。メインスケールは、測定の最初の部分を示しています。バーニアスケールがスライドし、2つのマークの間の正確なスポットを見つけるのに役立ちます。バーニエスケールの線は、メインスケールとは少し異なります。スケールを並べると、一致する行を探します。これにより、正確な測定が表示されます。読むことができる最小の数は、最小カウントと呼ばれます。 1つのメインスケール部門から1つのバーニエスケール部門を奪うことでそれを見つけます。

キャリパーを読む簡単な方法は次のとおりです。

1. メインスケールを見て、バーニアスケールでゼロの前に最後の整数を書き留めます。

2. メインスケールのラインと最もよく一致するバーニエスケールのラインを見つけます。

3. これらの2つの番号を一緒に追加します。
   これは、読書バーニエキャリパーと呼ばれます。それはあなたが間違いを犯さないのに役立ち、あなたに非常に正確な答えを与えます。バーニエのキャリパーを読むのが得意になりたい場合は、これを頻繁に練習する必要があります。

Vernier Calipersは何に使用していますか？

多くの場所でバーニエのキャリパーを見つけることができます。外部のサイズ、内部サイズ、深さを測定するのに役立ちます。科学研究所、ワークショップ、工場でそれらを使用できます。人々はバーニエのキャリパーを使用して機械の部品をチェックし、何かの厚さを測定し、物事が適切なサイズであることを確認します。

また、ラボでバーニエキャリパーを使用して、ボールの幅、ワイヤの厚さ、または穴の深さを測定することもできます。バーニアのキャリパーの使用方法を学びたい場合は、部品を知り、さまざまなことを練習することから始めます。このスキルは多くの仕事に役立ち、あなたの測定について確実にします。

バーニアキャリパー部品

何を探すべきかを知っていれば、すべてのバーニエキャリパー部品をすばやく識別できます。各部分には特別な仕事があります。これらを理解すると、自信を持ってバーニエのカリパーを使用できます。

ラベル付き図の概要

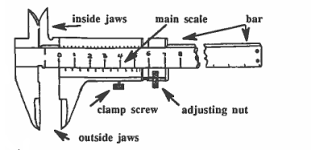

以下は、バーニエカリパーの主要部分を示す簡単な図です。

注：これは単純化されたスケッチです。実際のバーニエカリパーズは少し異なって見える場合があります。

バーニエキャリパー部品のクイックリファレンステーブル

ヒント：
キャリパーの部分を確認または名前を付ける必要がある場合は、このテーブルを使用してください。正しい部分を速く見つけるのに役立ちます。

メインスケール

バーニエカリパーのボディに沿った主要なスケールがあります。それは定規のように見え、ミリメートルまたはインチで主要な測定値を示しています。ほとんどの主要なスケールはステンレス鋼を使用しています。この金属は長く続き、錆びません。多くの用途の後でも、スケールを正確に保ちます。一部の主要なスケールは、軽くて扱いやすいため、アルミニウムを使用しています。どちらの金属でも、明確な読み物のための細かい刻まれた線を見ることができます。メインスケールは、測定の最初の部分を提供します。

バーニアスケール

バーニエスケールはスライダーにあります。メインスケールでスライドします。このスケールには特別なマーキングがあります。これらのマーキングは、メインスケールとは少し異なります。スライダーを移動すると、メインスケールのラインに一致するバーニエスケールのラインを探します。このマッチは、メインスケールの読み取り値を超えた余分な部分を示しています。バーニアスケールを使用すると、非常に小さな違いを測定できます。ほとんどのバーニエカリパーズのカウントは0.02 mmです。これは、0.02 mmの測定値を読むことができることを意味します。この設計では、9つの主要な規模の部門にわたって10のバーニエ部門を使用しているため、各バーニエ師団は少し小さくなります。このセットアップにより、非常に正確な結果を得ることができます。

顎の外

バーニエカリパーの底に外側の顎が見えます。これらの顎はより大きなペアです。それらを使用して、オブジェクトの外側のサイズを測定します。オブジェクトを外側の顎の間に置き、優しく閉じます。ロッド、プレート、またはパイプの外径などを測定できます。外のジョーズは両側からオブジェクトを握ります。それらはあなたに正確な外部測定を与えます。顎を使用する前に、必ず顎がきれいであることを確認してください。

• 外側の顎は外部寸法を測定します。

• それらはオブジェクトの周りに収まります。

• それらを厚さ、幅、または外径に使用します。

顎の中

内側の顎は、バーニエのキャリパーの上部に座っています。それらは外の顎よりも小さいです。内側のジョーを使用して、穴またはスロットの内側のサイズを測定します。内側の顎を開口部に入れ、両側に触れるまで拡張します。内側の顎は内径または幅を測定します。それらの形状により、それらが小さなスペースに収まるようになります。パイプ、チューブ、または穴の内部を測定するのに最適です。精度は、あなたのスキルとキャリパーの品質に依存します。慎重に使用すると、+0.0005インチに近づくことができます。

• 内部顎は内部寸法を測定します。

• それらはオブジェクト内で拡張します。

• それらを内径またはスロット幅に使用します。

深度プローブ

バーニエカリパーの端に深さプローブがあります。薄いロッドのように見えます。深さプローブを使用して、穴やくぼみの深さを測定します。カリパーのベースを表面に平らに置きます。底に触れるまで深さプローブを穴にスライドさせます。最良の結果を得るために、プローブがまっすぐにとどまることを確認してください。深さプローブは、穴、スロット、またはステップの深さを測定するのに適しています。いくつかの制限が存在します。プローブの形状、サイズ、および使用方法は、精度に影響を与える可能性があります。使用する前に、ベンドや汚れのプローブを常に確認してください。

フレーム

フレームは、バーニエカリパーの本体です。他のすべての部分を一緒に保持します。フレームは、スケールとジョーを並べています。ほとんどのフレームはステンレス鋼を使用しています。この金属はフレームを強くし、曲げのないようにします。一部のフレームは、軽量でアルミニウムを使用しています。優れたフレームは、正確で反復可能な測定値を取得するのに役立ちます。また、可動部品を損傷から保護します。

スライダー

スライダーはメインスケールに沿って移動します。バーニエのスケール、顎の内側、および顎の外側を保持しています。スライダーを使用して、顎を開閉して測定を設定します。スライダーは、正確な読み取りのためにスムーズに移動する必要があります。汚れやほこりは、スライダーを粘着性にすることができます。必要に応じて、柔らかい布と少量のオイルで掃除します。より多くのほこりを引き付けることができるので、あまりにも多くのオイルを使用しないでください。常にバーニエのキャリパーを乾燥した場所に保管してください。スライダーを穏やかに処理して、うまく機能し続けます。

• 使用する前にスライダーを掃除します。

• 最良の結果を得るには、スムーズに移動します。

• スライダーを保護するために、Calliperを安全に保管してください。

注：
すべてのバーニエキャリパー部品を知ることで、より速く、より正確に測定することができます。クイックリファレンステーブルを使用して、各部品の名前とジョブを確認します。各部品を使用して測定を改善する練習をします。

結論

バーニエのキャリパー のすべての部分を知っている場合は、非常に慎重に測定できます。多くのジョブで外部、内部、および深さのサイズをチェックするために使用します。バーニアのカリパーをよく使用する方法を学ぶと、良い結果が得られ、自分自身を確信します。

• バーニエカリパーと一緒に練習することで、測定が上手になります。

• 顎が並んでいない、または間違った場所から始めないように、間違いを止めることができます。

• ガイド、ビデオ、チェックツールなどのヘルプを使用することで良くなります。

バーニエのキャリパーを使用すると、多くの場合、間違いを見つけて修正することができます。スケールをよりよく読み、ツールを正しい方法で使用することを学びます。

バーニエカリパーの基本を知っていると、強力な測定スキルが得られます。これは、あなたがより慎重に作業し、あなたの仕事についてより確実に感じるのに役立ちます。

よくある質問

バーニエキャリパーをどのように読みますか？

最初にメインスケールを読みます。次に、マッチングラインのバーニエスケールを確認します。両方の測定値を一緒に追加します。これにより、最終的な測定が可能になります。練習は、より速く、より正確になるのに役立ちます。

バーニエのキャリパーの最小数は何ですか？

最小カウントは、測定できる最小値を示しています。ほとんどのバーニエキャリパーのカウントは0.02 mmです。 1つのメインスケール部門から1つのバーニエ師団を減算することでそれを見つけます。

あなたはあなたのバーニエのキャリパーをどのように世話しますか？

• 使用するたびにきれいに拭きます。

• ドライボックスに保管してください。

• ドロップしないでください。

• ほこりや錆を確認してください。

• 粘着性があると感じたら、スライダーに軽く油を塗ってください。

バーニエのキャリパーを作るためにどのような材料が使用されますか？

ほとんどのキャリパーにステンレス鋼がよく見えます。一部のデジタルモデルはプラスチックを使用しています。
