どちらのツールも 90 度の角度を検証し、段階的な定規を備えていますが、実際のレイアウトでの用途は大きく異なります。間違った正方形を選択すると、測定エラーが悪化したり、ワークフローが非効率になったりすることがあります。専門家や本格的な DIY ユーザーにとって、選択は価格だけではありません。プロジェクトの規模と必要な柔軟性が重要になります。新しいデッキの構造フレームを構築する場合があります。あるいは、カスタム家具用に手作業で精密な建具をカットすることもできます。これらの異なるタスクには、まったく異なるレイアウト戦略が必要です。このガイドでは、両方の機器の機能の違い、精度の許容差、および特定の使用例を詳しく説明します。スケールが精度にどのような影響を与えるのか、また可動部品が校正リスクを引き起こす理由を探ります。どのツールが工具箱や店のエプロンに適しているかを評価し、次のカットが完全に直角であることを確認する方法を正確に学びます。

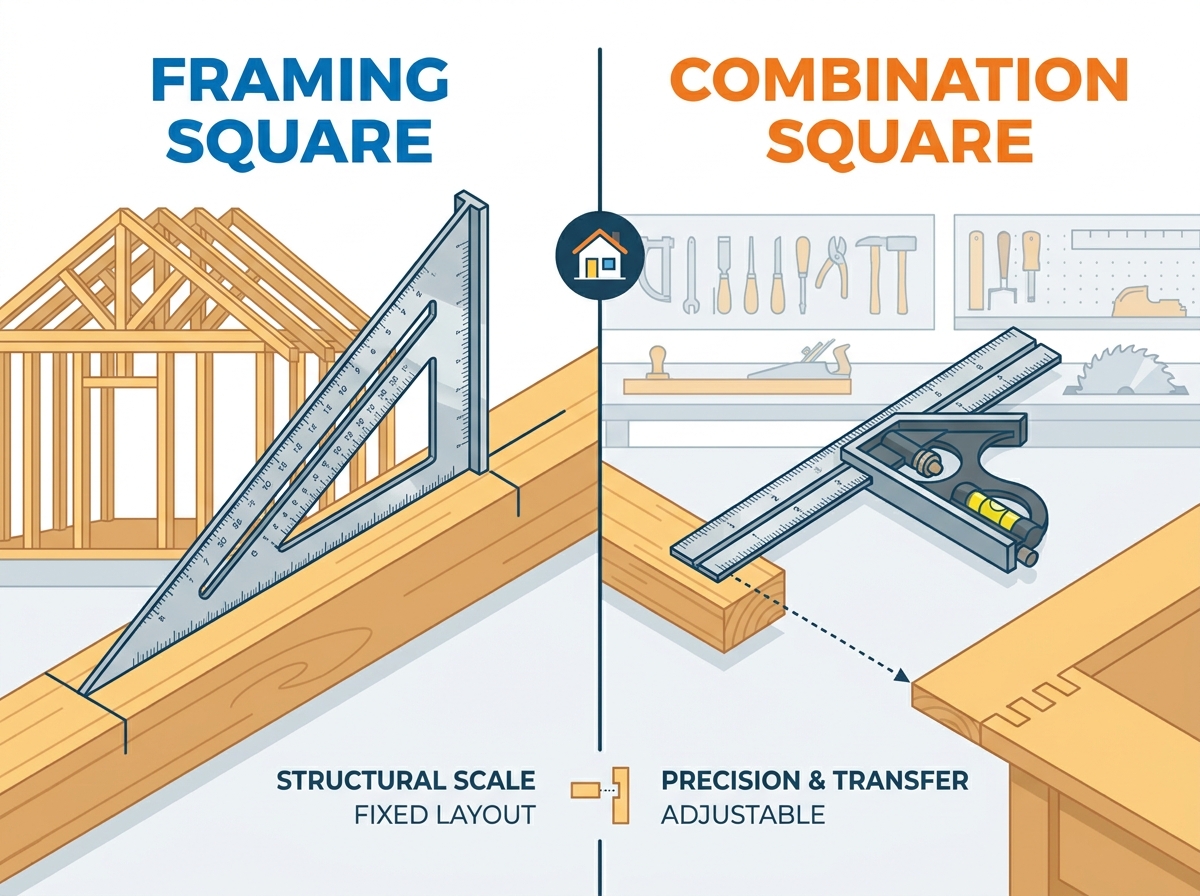

フレーム正方形 (通常は 24 x 16 インチ) は、構造的な大工仕事、階段の縦材、および屋根の垂木に不可欠な固定角度のマクロ レイアウト ツールです。
組み合わせ正方形 (通常は 12 インチまたは 6 インチ) は、測定値の転送、45 度/90 度の角度のマーキング、機械ブレードの設定用に設計された調整可能なマイクロ レイアウト ツールです。
精度基準が購入を決定します。安価な組み合わせ正方形は厳しい公差テストに合格しないことがよくありますが、固定フレーム正方形は本質的により堅牢ですが、細かいディテールにはあまり汎用性がありません。
ほとんどの製造業者や木工職人は最終的には両方を必要としますが、当面のプロジェクトの範囲によって最初の購入が決まるはずです。
フレーム正方形は、1 つの連続した金属片で構成されます。メーカーは通常、これらのツールを固体鋼または軽量アルミニウムから打ち抜きまたはレーザーカットします。このツールは、長い「ブレード」（通常はボディと呼ばれます）と短い「タング」を備えています。これら 2 つの部分は、「ヒール」として知られる正確な 90 度の角で交わります。標準サイズの寸法は、ブレードに沿って 24 インチ、タングに沿って 16 インチです。
高い耐久性が主な成功基準を定義します。可動部品はまったく含まれていません。固定構造なので、過酷な現場でも校正を維持できます。長距離を効果的に橋渡しします。幅広の 2x4 フレーム部材や幅広のシート製品に簡単にまたがることができます。さらに、金属表面には特殊な垂木と階段のレイアウト テーブルが含まれています。これらの刻印された数値により、建設業者は複雑な屋根の勾配や階段の高さを現場で直接計算することができます。
組み合わせ正方形では、2 つの部分からなる複雑な構造が使用されます。機械加工されたヘッドは、溝付きのスチール定規に沿って自由にスライドします。ネジ付きドローボルトを使用して、このヘッドを所定の位置にしっかりとロックします。ヘッドには、90 度および 45 度の両方の基準面が備わっています。ほとんどのプレミアム モデルには、ヘッド アセンブリ内に取り外し可能なスチール製スクライブと小さな水準器も組み込まれています。メーカーは通常、安定性を高めるためにヘッドを鉄または重いアルミニウムから鋳造します。
再現性はその中心的な成功指標として機能します。特定の測定値を 1 回だけ固定できます。そうすれば、推測することなく、複数のボードに同じマークを付けることができます。この機能的なデザインは、非常に有能な深度ゲージとして機能します。正確なケガキゲージとしてもご使用いただけます。木工職人は、テーブルソーやルーターの必須の機械セットアップ ツールとしてこのツールに大きく依存しています。
正方形の組み合わせは、物理的な次元を転写することに優れています。 1 つのワークピースから測定を行って、それを別のワークピースに即座に移動します。ルール上の数字を読む必要はありません。この機械的な転写により、転写エラーが完全に排除されます。レイアウト中に目は騙されません。新しいエッジに対して正方形を登録し、カットラインをマークするだけです。
正方形のフレーミングは、まったく異なるワークフローを提供します。長く連続したラインを描くのに優れていることが証明されています。多くの場合、合板シートなどの広い表面全体に完全にマークを付ける必要があります。標準的な 12 インチの組み合わせ方眼ルールでは、ここでは大幅に不足します。正確に長いラインを 1 回のスムーズな動作で打つ必要があります。大工の広場の大きな固定ボディにより、このマクロ レイアウト プロセスがシームレスになります。
可動部品には常に実装上のリスクが伴います。コンビネーションスクエアは、機械加工された溝と内部のロック機構に大きく依存しています。低価格モデルは、製造上の「傾き」に悩まされることがよくあります。ドローボルトがルールの溝に完全に収まりません。その結果、ツールは時間の経過とともに真の正方形を失います。安価なモデルをコンクリートの床に落とすと、キャリブレーションが永久に破壊されることがよくあります。
どちらのツールも、購入直後にベースライン検証が必要です。ジオメトリを検証するには、標準の校正テストを実行する必要があります。精密木工や機械加工者は厳しい公差を要求します。刃の長さにわたって真平方の少なくとも 0.001 インチ以内の寸法の工具が必要です。
開梱時にツールのキャリブレーションをテストするには、次の番号付きの手順に従ってください。
MDF または接合材の工場出荷時の真っ直ぐなエッジを見つけます。
正方形をまっすぐな端に対してしっかりと置きます。
マーキングナイフまたは硬い鉛筆を使用して、刃に沿ってくっきりとした細い線を描きます。
ツールのヘッドを正確に 180 度反転して、反対方向を向きます。
先ほど描いたのとまったく同じ線に刃の位置を合わせます。
最初のマークの真上に 2 番目の線を描きます。
ラインをよく調べてください。目に見える発散がある場合は、ツールが直角から外れていることを示します。
多くの建設業者は、混合測定システムに日々苦労しています。プロジェクトでは、多くの場合、インペリアル木材とメートル法ハードウェアの切り替えが必要になります。を評価する場合は フレーム平方メートル インチモデル 、レイアウト デザインを精査する必要があります。二重のマーキングが重要な垂木テーブルを乱雑にしていないか確認してください。デュアルスケールのエッチングが不十分なため、現場の厳しい照明の下で現場での読み取りが非常に困難になります。
細かい木工の場合、 平方メートルインチの組み合わせ セットアップは非常に価値があります。片側のエッジにメートル法、もう一方のエッジにインチ単位の測定値を備えた両面ブレードを強くお勧めします。この構成により、組み立て中にシームレスな移行が可能になります。国内帝国在庫を瞬時に計測できます。次に、ツールを反転して、デバイスを切り替えることなく、インポートされたメートル法キャビネット ヒンジを取り付けることができます。
すべての高級工具メーカーがデュアルスケール定規を標準装備として提供しているわけではありません。多くの古典的なアメリカのブランドは、依然として厳密に帝国卒業式をデフォルトとしています。購入者は多くの場合、ハイエンド モデルにはメトリクス統合が標準装備されていると想定しています。ただし、特定の卒業設定を実現するには、アフターマーケットのブレードを購入する必要がある場合があります。サードパーティのデュアルスケールルールを使用して鋳鉄ヘッドをアップグレードすると、国内と国際の両方のプロジェクト要件をスムーズに満たすことができます。
自分のショップの各ツールは、製造のまったく異なる分野を支配しています。 フレーム スクエアとコンビネーション スクエアの議論 を解決するには、以下の特定の取引要件を確認してください。
特徴 | フレーミングスクエア | コンビネーションスクエア |
|---|---|---|
主な用途 | 構造大工工事、屋根工事、階段工事 | 建具、機械のセットアップ、細かいレイアウト |
調整可能性 | 90度固定角度 | スライディングヘッド、90度および45度面 |
最大リーチ | 通常は24インチ | 通常は 12 インチ (オプションで最大 24 インチ) |
内蔵ツール | 垂木テーブル、ブレースメジャー | スクライブ、水準器 |
測定値の転送 | 悪い（数値の読み取りが必要） | 優れた (物理的なロック転送) |
大規模な構造ビルドに取り組むときは、このマクロ レイアウト ツールを使用する必要があります。一定の剛性により、重量物へのマーキングも安心です。
大まかな大工仕事: デッキの構築、壁の組み立て、床根太のレイアウトに最適です。
階段の建設: 取り付け可能な階段ゲージを使用して階段縦材をレイアウトする場合に不可欠です。
屋根材: スタンプされた数学表を使用して正確な屋根垂木を計算し、マークするために必要です。
大規模なアセンブリ: 接着プロセス中に大型のキャビネット ボックスやドア フレームの全体的な直角度をチェックするのに最適です。
よくある間違い: ルーターのビット深度を設定するためにフレーミング正方形を使用しないでください。大きな本体は扱いにくく、繊細なルーターのベースプレートを傷つける危険があります。
到達範囲よりも精度が重要な場合は、この調整可能なツールを使用する必要があります。測定をロックする機能により、詳細な作業の実行方法が変わります。
高級建具: 家具の製作、詳細なキャビネット、ほぞ穴やほぞ接合部のマーキングに重要です。
機械のセットアップ: テーブルソーの刃の正確な高さやルータービットの深さを完璧に設定できます。
エッジスクライビング: スライディングヘッドを剛性フェンスとして使用して、ボードのエッジに沿って平行線をスクライビングするのに最適です。
金属加工: 高公差の 45 度および 90 度の品質チェックを必要とする機械工の作業に不可欠です。
私たちは、どこにでもある 7 インチのスピード スクエアを認識しなければなりません。多くの週末 DIY 愛好家にとって、このコンパクトな垂木四角形は、2 つの主要なツールの間の橋渡しとなります。丸鋸で木材を素早く横切りするための優れたリップです。ただし、コンビネーションモデルのようなスライド寸法伝達能力は全くありません。また、大きな大工広場のような長さと橋渡し能力も欠けています。これは素晴らしい二次ツールとして機能しますが、ここで説明した主要なレイアウト インストゥルメントに取って代わることはほとんどありません。
当面のプロジェクト パイプラインによって、最初のツールの購入が決まります。裏庭に物置を建てたり、間仕切り壁を組み立てたりする予定がある場合は、まずアルミニウム製のフレーム正方形を購入してください。アルミニウムは錆びに強く、スチールモデルよりも大幅に軽量です。比較的安価なフレーム正方形でも、大まかな大工仕事には完璧に機能します。
屋内での木工や精密機械のセットアップを開始する予定がある場合は、アプローチを変更してください。 Starrett や PEC などの評判の高いブランドが提供する、プレミアムで耐久性の高い組み合わせスクエアに投資してください。安価な大型店の組み合わせモデルは完全に避けてください。安価な調整可能なツールは隠れた欠点として機能し、切断したすべての関節に目に見えないエラーを引き起こします。対照的に、基本的な固定角フレーム正方形は、通常、価格に関係なく機能し続けます。
これら 2 つのレイアウト デバイス間の議論は、特定のワークピース サイズと厳密な公差要件を分析するだけで解決されます。交換可能な代替品として扱うことはできません。これらは、まったく異なるワークフロー向けに構築された独自の構造アーキテクチャを備えています。
最後の推奨事項として、フレームハウスとフレームスクエアで屋根垂木をカットします。カスタム家具を作成し、ほぞ寸法を転送し、組み合わせ正方形を使用して機械の高さを設定します。今すぐ当面のプロジェクトの青写真を評価してください。必要な精度と材料の物理的スケールに完全に適合するツールに初期予算を投資します。
A: いいえ。標準の最大長は通常、わずか 12 インチです。この刃が短いため、壁フレームのような大きなアセンブリを直角に加工する場合、信頼性が非常に低くなります。幅広のシート品や幅広のドアを効果的に確認することができません。フレーム正方形ははるかに大きなギャップにまたがっており、マクロレベルの構造レイアウトが完全な正方形のままであることが保証されます。
A: 標準の反転エッジテストを実行します。まず、工場出荷時の真っ直ぐなエッジに対してヘッドを置きます。刃に沿って細い線を描きます。次に、ヘッドを 180 度反転し、スライドさせて元のマークに戻します。最初の線の上に 2 番目の線を描きます。線がどちらかの端で発散している場合、ツールは正方形ではありません。
A: メーカーは、特殊な建築数学スケールを金属面に直接スタンプします。これらには、エセックス ボード メジャー、ブレース メジャー、および包括的な垂木テーブルが含まれます。これらのスケールは、現場での伝統的な大工仕事の方程式を解決します。これらを使用すると、建築業者は板のフィートや屋根のピッチを迅速に計算でき、標準の直線定規とはまったく異なる機能を発揮します。
