内側スナップリングと外側スナップリングにはどのサイズのサークリッププライヤーが必要ですか?

間違ったスナップ リング ツールを使用すると、すぐに操作上の不具合が生じます。また、作業スペースに重大な安全上の危険を直接もたらします。整備士は、リテーナリングの破損や危険な留め具の飛びに遭遇することがよくあります。定期的なメンテナンス中に、デリケートなペンチの先端が永久に曲がってしまう可能性もあります。内部モデルか外部モデルのどちらかを選択するだけでは、プロフェッショナルな結果を得るには決して十分ではありません。工具の先端の直径とファスナーの正確なラグ穴を慎重に一致させる必要があります。さらに、特定のシャフトまたはハウジングのボアに適切なジョー容量が必要です。これらの重要な寸法が適切に調整されていないと、すぐに滑りが発生します。

このガイドは、正確なツール選択のための決定的なフレームワークを提供します。私たちは、成功に必要な正確な機器を評価し、候補リストに入れ、選択するお手伝いをします。要求の厳しい産業、自動車、機械用途に合わせた堅牢なサイジング戦略を見つけることができます。工具の位置を適切に調整することで、重労働な組み立て作業中に予期せぬ機械的故障が発生するのを防ぎます。これらのサイジングの微妙な違いをマスターすることで、最終的には数え切れないほどの生産遅延を節約できます。

キーテイクアウト

• 先端のサイズは重要です: サークリップ プライヤーのサイズを決定する際に最も重要な基準は先端の直径 (通常は 0.038 インチから 0.115 インチの範囲) であり、スナップ リングのラグ穴にぴったりと適合する必要があります。

• 容量が重要: 内部サークリップ プライヤーと外部サークリップ プライヤーは両方とも、安全に使用できるボアまたはシャフトの直径によって評価されます (例: 3/8 インチから 2 インチ)。

• 普遍的な落とし穴を回避する: 先端交換式プライヤーは多用途性を備えていますが、多くの場合、耐久性の高い高張力スナップ リングに必要な剛性が不足しており、工具がたわむリスクが高くなります。

• 角度の選択: 45 度および 90 度の角度付きチップは、真っ直ぐなチップがリングとの確実な 90 度の係合を維持できない、障害物のあるクリアランスに必要です。

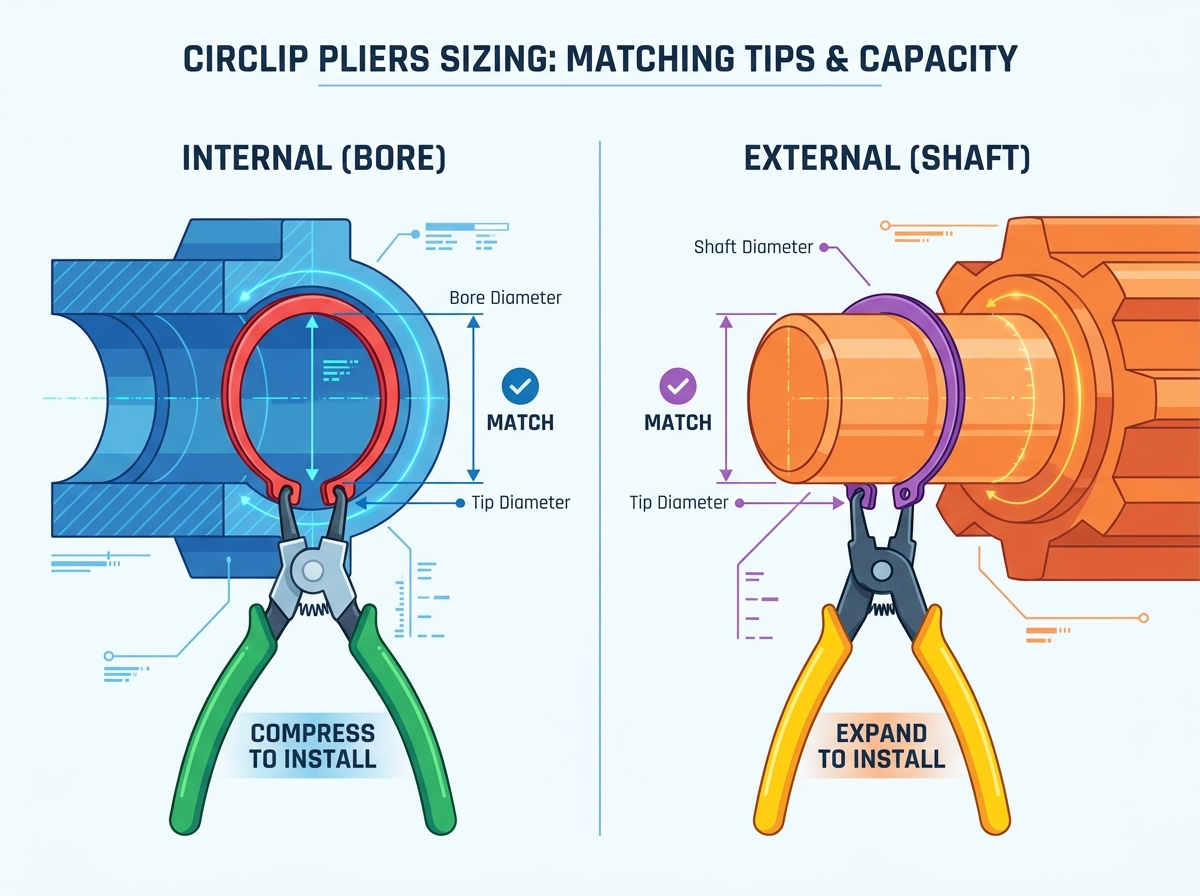

評価フレームワーク: サークリップ プライヤー サイズの中心的な指標

サークリップ プライヤーの 正しいサイズを選択するには、 正確な測定と機械的てこ作用の理解が必要です。メーカーはこれらの工具を主にボアとシャフト容量に基づいて分類しています。この容量により、安全に扱える最大直径と最小直径が決まります。特定の中実シャフト直径に対応する定格の外部ツールが見つかります。内部ツールは個別のハウジング穴寸法に対応します。これらの境界を無視すると、直ちに工具が故障したり、ファスナーが損傷したりする危険があります。

チップ直径マトリックスは、選択プロセスにおけるもう 1 つの重要な評価の柱を形成します。ターゲットのスナップ リングのラグ穴を必ず測定する必要があります。標準工業規格では、特定のリング寸法に対する特定のチップ サイズが規定されています。一般的なベンチマークには、0.9 mm (0.038 インチ)、1.2 mm (0.047 インチ)、1.8 mm (0.070 インチ) があります。サイズが小さいチップを挿入すると、リングは必然的に圧力でねじれます。サイズが大きすぎるチップは、ファスナーに適切にかみ合うことができません。

プロフェッショナルツールは、高度に設計された先端プロファイルと意図的なテーパーを特徴としています。手頃な価格の代替品は、多くの場合、真っ直ぐで滑らかな円筒形のピンを備えています。ハイエンドツールは、金属先端にわずかな逆テーパーを採用しています。この逆テーパーは、動作中に重要な安全機構として機能します。これにより、止め輪がジョー本体にしっかりと押し付けられます。スプリングの張力は実際に全体的なグリップの安定性を高めます。ファスナーは、激しい圧縮や拡張の作業中に簡単に滑り落ちることはありません。

内部サークリップ プライヤーのサイズ要件

密閉された筐体内での作業には、独特の機械的および視覚的な課題が伴います。ビジネス上の主な問題には、深いシリンダー ボア内でリテーナ リングを安全に圧縮することが含まれます。この操作は、ボアの内部壁を傷つけないように実行する必要があります。さらに、積極的なスプリングテンションのコントロールを失うことはありません。特殊な 内部サークリップ プライヤーは、 これらの正確な成功基準に完全に対応します。ハンドルを一緒に握ると、シームレスに内側に圧縮されます。

整備する特定のボア直径に直接工具のサイズを合わせる必要があります。工具メーカーは、内部容量を明確に定義された動作範囲に分割します。軽量モデルは通常、8mm ～ 13mm のボアサイズをカバーします。ミッドレンジのツールは、自動車用途で 12mm ～ 25mm の寸法を日常的に処理します。過酷な産業作業では、19mm ～ 60mm の範囲をカバーする堅牢なツールが必要です。間違った能力ブラケットからツールを選択すると、機械的レバレッジが極度に低下することが保証されます。

オペレータがこれらの重要な寸法の判断を誤ると、実装リスクが大幅に増加します。巨大な内部トランスミッションリングに小さめのツールを使用することを想像してみてください。内部のスプリングの張力は、弱くて小さいプライヤーのジョーを簡単に圧倒します。極端な手の圧力がかかると、先端が互いに交差する可能性があります。最悪の場合、先端が完全に折れて機械に落ちてしまいます。ツールの最大定格能力に近い作業を行う場合は、1 つ上のサイズのクラスにステップアップすることを強くお勧めします。

外部サークリップ プライヤーのサイズ要件

外部ファスナーには、まったく異なる機械的アプローチと物理的形状が必要です。これらのリングを固体の円筒シャフト上で慎重に拡張する必要があります。主な成功基準は、金属の永久変形を回避することです。クリップを拡張しすぎると、クリップ本来の弾力性と保持力が完全に破壊されます。変形したリングは、機械加工された保持溝内にしっかりと収まることはありません。ツールのサイズを適切に設定すると、このようなコストが高く危険な操作ミスが軽減されます。

高品質の 外部サークリップ プライヤーは、 特定のシャフト直径に正確に適合します。内部モデルと同様に、これらは個別の外部容量ブラケットに従います。小型電子機器では、多くの場合、3mm ～ 10mm の微妙な範囲が必要です。自動車の修理では通常、10mm ～ 25mm の頑丈な作業能力が必要です。重機のシャフトには、堅牢な 19mm ～ 60mm の拡張機能が必要です。小さなシャフトに大きすぎるツールを使用すると、扱いがぎこちなくなり、コンポーネントに傷が付く可能性があります。

プロ仕様の外部ツールには、特殊な過膨張停止メカニズムが組み込まれています。オペレータは、ペースの速いアセンブリの取り付け中に、簡単に弾性限界を超えてクリップを引き伸ばします。調整可能な停止ネジにより、この非常に一般的な人的エラーが完全に排除されます。止めネジを調整して、特定の最大幅でジョーの動きを停止します。ハンドルがそれ以上開くのを物理的に防ぎます。この優れた機能により、どの取り付けでもリングの工場出荷時のスプリング張力が完全に維持されることが保証されます。

ソリューション カテゴリ: 固定ペンチと先端交換式プライヤー

整備士たちは、専用ツールを購入するか、汎用性の高いキットを購入するかについて常に議論しています。各カテゴリは、製造現場の個別の運用上の問題を解決します。汎用性のアプローチと純粋な信頼性のアプローチを調べてみましょう。これらのオプションを評価するには、毎日の操作テンポとトルク要件を理解する必要があります。

交換可能なプライヤーまたはユニバーサルプライヤーは、究極の実用性と保管効率を優先します。さまざまな角度と特定の直径の取り外し可能なチップが特徴です。これらのキットは、少量の予測不可能なメンテナンス ルーチンに対して非常に費用対効果が高いことが証明されています。予測できない施設のメンテナンスには、近くに複数の幾何学的なオプションがあることでメリットが得られます。ただし、これらには重大な構造的および機械的リスクが伴います。取り外し可能なチップは、高トルクがかかると非常に曲がりやすいままです。耐久性の高い高張力のファスナーを管理していると、時々破損することがあります。ロック機構の摩耗により、時間の経過とともに位置合わせの問題が頻繁に発生します。

先端固定式プライヤーは、プロの技術者にとって究極の信頼性を実現するアプローチです。メーカーはこれらを高炭素鋼の連続した単一の部品として鍛造します。繊細な操作や重い操作でも機械的な遊びがありません。最大のグリップ力を直接ファスナーに安全に伝達します。主な欠点は、ツールボックスの初期調達コストが高くつくことです。さまざまなサイズ、角度、容量に対応するには、専用のセットを購入する必要があります。

要求の厳しい実稼働環境には、固定チップを強くお勧めします。重機のメンテナンスや自動車のトランスミッションの再構築には、絶対的な最大の剛性が必要です。交換可能なセットは、軽作業で時々使用する用途にのみ限定してください。 DIY 環境や道路脇の緊急ツールキットに非常に適しています。

工具形状比較表

実装のリスク: 先端角度とクリアランスの制約

多くの場合、ファスナーへのアクセスは、サイズと同じくらいツールの選択に影響します。ストレート チップは、すべてのダイレクト アクセス アプリケーションにとって、依然として議論の余地のない標準です。手からリングへの可能な限り高い力伝達を実現します。手をメインシャフトまたはボアに対して完全に平行に合わせます。可能な限り、最初に先端が真っ直ぐなツールを使用することを強くお勧めします。

障害のあるクリアランスには、まったく異なるツールの形状とアプローチが必要です。シリンダーボアが深いと、ストレートアクセスが完全に妨げられることがよくあります。埋め込み型の自動車トランスミッション シャフトにも、同様のイライラする物流上のハードルがあります。このような制限のあるシナリオでは、45 度または 90 度の角度の先端を指定する必要があります。これにより、リング自体に対して 90 度の確実な装着状態を維持できます。適切な着座角度により、負荷がかかってもファスナーが予期せず滑るのを防ぎます。

角度を付けた構成に関する重要なサイジング上の注意点を認識する必要があります。スチールの先端を曲げると、本質的に金属に深刻な応力が発生します。角度のあるチップは、しっかりと圧縮される際に、曲げ部分で非常に高い応力を受けます。折れを防ぐために、少し頑丈なプライヤー サイズを選択することを強くお勧めします。

角度付きツールを安全に使用するには、次のベスト プラクティスに従ってください。

1. プローブを使用して、遮断された機械的クリアランスの正確な深さを確認します。

2. ハウジング内に部分的に斜めにアクセスできる場合は、45 度のツールを選択してください。

3. 穴の奥深くに垂直にアクセスする必要がある場合は、厳密に 90 度の工具を選択してください。

4. 工具の定格能力を 1 段階アップグレードして、大きな曲げ応力を相殺します。

5. ゆっくりと手に力を加えて、危険な先端のたわみを積極的に監視してください。

候補者リストのロジック: スナップ リング プライヤー セットの作成

効果的なツールキットを構築するには、戦略的な計画と特定の指標の評価が必要です。まず、施設の日常業務の範囲を正確に特定することから始めます。定期的に目にする最も一般的なシャフトとボアのサイズを確認してください。最も頻繁に交換するメカニカル ファスナーのラグ穴の直径を記録します。このシンプルなデータは、購入ロジックの強固な基盤を形成します。

最初に信頼性の高い最小限の実行可能なキットを組み立てることを強くお勧めします。標準の 4 ピースまたは 8 ピースの固定チップ セットをすぐに購入してください。この選択したセットが最も重要なミッドレンジの寸法をカバーしていることを確認してください。外径 0.038 インチから 0.070 インチのチップを探してください。キットには、直線と 90 度の両方の幾何学的構成が含まれている必要があります。当然のことながら、内部操作タイプと外部操作タイプの両方が必要です。この基本的なセットアップは、一般的な機械的タスクの約 80% を簡単に処理します。

大規模な産業および農業用途には、強力な添加物が絶対に必要になります。標準的な手絞りツールは、2 インチ (50 mm) を超えるリングでは危険になります。これらの巨大な高張力コンポーネントを取り扱うために、専用のラチェット プライヤーを入手してください。ラチェット機構は、拡張または圧縮のさまざまな段階でジョーをしっかりとロックします。ファスナーを所定の位置に操作する間、大きなバネ張力を安全に管理します。

最後に、最終候補者リストのプロセス中に厳格な素材検証を実施します。安価な打ち抜き金属構造をプロの用途に決して受け入れないでください。最終候補に挙げられたツールが、硬化した冷間鍛造スチール製チップを指定していることを確認してください。冷間鍛造は金属の粒子構造を美しく整え、非常に優れた強度を実現します。硬化により、繰り返しの激しい工業使用後に先端が丸くなるのを防ぎます。

結論

工具のサイズを正確に一致させると、部品の損傷や危険な職場事故が永久に防止されます。先端の直径とリングの繊細なラグ穴を厳密に合わせる必要があります。同時に、ジョーの容量を下にあるシャフトまたはボアのサイズに正確に合わせます。どちらの重要な指標も無視すると、再組み立て中に機械的故障が避けられなくなります。

私たちはすべての専門家に、日常の作業では正確にフィットする固定先端プライヤーを優先することをお勧めします。これらの器具は、一般的なグリップツールではなく、校正された精密機器として扱ってください。これらは、複雑で過酷なメンテナンス中に最大の効率と妥協のない安全性を保証します。

現在の機器の仕様をすぐに確認して、明らかな機能ギャップを特定します。信頼性の高いデジタル ノギスを使用して、最も一般的な施設の留め具を測定します。厳選されたプロ仕様のプライヤー セットを閲覧して、今すぐツールキットを安全にアップグレードしてください。

よくある質問

Q: 仕様がわからない場合、適切なサークリップ プライヤーのサイズを測定するにはどうすればよいですか?

A: デジタルノギスを使用して、スナップリングの穴の直径を注意深く測定してください。これにより、必要なチップのサイズが決まります。次に、シャフトまたはボアの正確な直径を測定します。この測定により、工具に必要なジョー容量ブラケットが決まります。

Q: 外部スナップリングに内部プライヤーを使用できますか?

A: いいえ。内部のプライヤーが圧縮されて閉じます。外部ペンチは圧縮して開きます。間違ったタイプを使用すると、機械的に適切に装着することができません。無理に固定しようとすると、予期せぬリングの滑りにより重大な安全上の危険が生じます。

Q: スナップリングプライヤーの先端が曲がり続けるのはなぜですか?

A: これは通常、リングの張力を高めるために小さめのプライヤーを使用していることを示しています。また、頑丈な産業用途で安価な硬化されていない交換可能なチップを使用する場合にも、この問題が頻繁に発生します。硬いリングの場合は、常に硬化された固定先端ツールにアップグレードしてください。

Q: メートル法とインチ法のスナップリングプライヤーは互換性がありますか?

A: 一般的にはそうです。基本的な仕組みはどの測定システムでも同じです。先端の直径が過剰な遊びなくラグ穴に正確にぴったりと収まっていれば、工具は元の測定指定に関係なく完全に機能します。
