新品のレイアウト ツールをパッケージから取り出したとき、金属の先端が前後に小刻みに揺れていることにすぐに気づいたことがありますか?多くの初心者は、この緩みが安価な製造上の欠陥を示していると考えています。リベットを平らに打ち付けるためにペンチやハンマーに手を伸ばすこともあります。
ただし、この機械的な遊びは欠陥ではありません。実際に見ているのは、意図的に精密に設計されたキャリブレーション機能です。複数の建設業界にわたる正確なレイアウトと製造には、依然として完全に不可欠です。先端が滑らなければ、木材のカットは常に 1 インチのほんのわずかな誤差でマークを外してしまうことになります。
この包括的なガイドでは、トゥルーゼロ測定の背後にある魅力的な仕組みを探っていきます。新しいハンドツールを購入する際に、フックの耐久性を正確に評価する方法がわかります。また、要求の厳しい現場で測定の完全性を維持するための実践的な戦略についても説明します。
意図的なデザイン: 巻尺フックの動きは金属フック自体の厚さと正確に同じであり、絶対的な精度を保証します。
二重機能の精度: スライドは、手動による数学的調整を必要とせずに、「内側」 (押した状態) と「外側」 (引いた状態) の両方の測定に対応します。
品質インジケーター: ハイエンドモデルは強化された 3 つまたは 4 つのリベットシステムを使用し、フックトラックが時間の経過とともに広がるのを防ぎます。
メンテナンスのリスク: 巻尺を落としたり、リベットを「締めよう」とすると、ツールのトゥルーゼロ校正が破壊されます。
すべての物理オブジェクトは現実世界の空間を占めます。測定ブレードの端にある金属タブもこの規則の例外ではありません。この小さな鋼片は、明確で測定可能な物理的厚さを持っています。メーカーは通常、これらの端部コンポーネントを厚さ約 1/16 インチの鋼から打ち抜きます。で厚さが約 1.5 mm であることがわかります メートル法の巻尺。この小さな寸法は、工具メーカーにとって驚くほど重大なエンジニアリング上の課題を引き起こします。
ブレードをボードの端に引っ掛けると、外側の寸法が測定されます。ツールを所定の位置に保持するには張力に完全に依存します。読み取りは金属タブの内面から正確に開始する必要があります。そうしないと、フックの物理的な厚さが最終的なカットに誤って長さを追加してしまいます。あらゆるミリが重要な垂木を切断するところを想像してみてください。静的なフックは屋根の勾配全体を台無しにしてしまいます。
逆に、ブレードをコーナーに直接押し込むには、内側の測定が必要です。このアクションでは、張力ではなく純粋な圧縮が使用されます。ツールを壁、幅木、または窓枠にぴったりと押し付けます。ここで、数学的読み取りはタブの外側の面から開始する必要があります。クラウン モールディングを取り付ける場合、硬いタブによりトリム ピースが長くなりすぎ、圧力によりマイター ジョイントが座屈する可能性があります。
信頼できるハンドツールは、この一定の不一致を自動的に考慮する必要があります。ユーザーは、ペースの速いフレーミング作業中に、1 インチのほんの一部を常に加算または減算することはできません。このような退屈な状況では、人的エラーが急増します。ツールの設計は、張力と圧縮の両方のシナリオをシームレスに処理し、ユーザーの物理的な押したり引いたりする動作に即座に適応する必要があります。

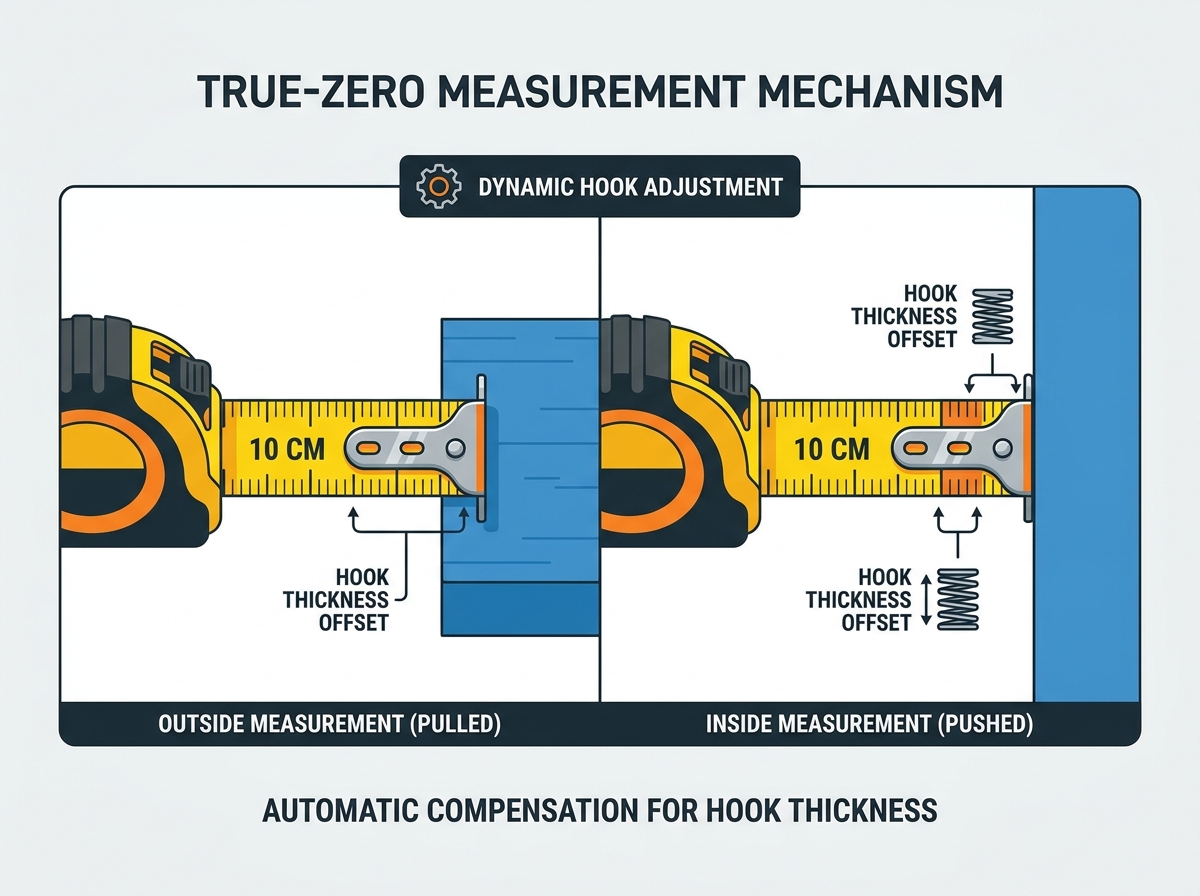

エンジニアたちは、見事な機械的トリックによって内と外のジレンマを解決しました。彼らは、特別にフライス加工された楕円形のスロットにリベットが収まるように設計しました。標準の固定円形穴の使用を意図的に避けました。この細長いトラックにより、金属タブはさまざまな力の下で自由に前後にスライドできます。
この正確な機械的な遊びは、 巻尺フックの動きとして知られています。移動距離は金属タブの厚さと正確に一致します。それは、ランダムに変化する余地の量ではありません。工場で設計された高度に校正された距離のままです。
合板の上で刃をピンと張って引くと、タブが滑り出ます。楕円形のスロットの最後で強制的に停止します。結果として生じるギャップは、金属の正確な厚さに等しくなります。このシフトにより、真の「ゼロ」ラインがマテリアルの実際のエッジに完全に位置合わせされます。刃自体が鋼の嵩を補うことができるので、絶対の自信を持ってカットラインに印を付けることができます。
ブレードを固体表面に面一で押すと、タブが内側にスライドします。ブレードは基本的に金属の厚さを吸収します。ゼロラインは工具の先端の最も外側に移動します。これにより、完全に正確な内部寸法が保証されます。キャビネットの間隔を計画する場合でも、大まかな窓の開口部を測定する場合でも、圧縮測定値は数学的に正確なままです。
この動的なスライドを理解することは、ビルダーにとって非常に重要です。学ぶ人にとって、必須の基礎知識として役立ちます 巻尺の正しい使い方を 。高公差の仕上げ、キャビネットの設置、カスタムの工場作業はすべて、この賢い浮動ゼロ点に大きく依存します。その仕組みを忘れると、多くの場合、高価な材料の無駄につながります。
建設作業が異なれば、要求される耐久性と精度も大きく異なります。多くの場合、最終コンポーネントを検査するだけで、ツールの全体的な品質を評価できます。専門的な基準では、時折の家事と比較して、日常的に頻繁に使用する場合の特定の要件が定められています。
まずはリベットの構造を見てみましょう。リベットの数は、工具の寿命と校正の安定性に直接影響します。
標準モデルまたは DIY モデル: 通常、リベットが 2 つだけ付いています。時間の経過とともにスロットが伸びたり歪んだりするリスクが非常に高くなります。軽作業のプロジェクトは彼らに適していますが、商業的なフレームワークのストレス下ではすぐに失敗します。
プロフェッショナルまたは産業用モデル: これらは 3 つまたは 4 つのリベットにステップアップします。これらの高級ツールには、強化された金属製のバッキング プレートが含まれていることがよくあります。このプレートによりスライド動作が安定し、横ねじれを大幅に防止します。
次に、特定の現場のレンズを通してフックのバリエーションを検討します。工具メーカーは、さまざまな取引向けに異なるチップを設計しています。間違ったチップ設計を選択すると、ワークフローに不必要なフラストレーションが生じます。
特殊フック設計の比較
フックデザインタイプ | ベストジョブサイトアプリケーション | 潜在的な精度の欠点 |
|---|---|---|
特大/マルチキャッチ | 大まかなフレーミングと、複数のぎこちない角度から遠くのエッジを捉えます。 | 正確で繊細なインテリアトリム作業は、信じられないほど不器用に感じることがあります。 |
磁気チップ | 鉄骨フレーム、商用 HVAC 設置、吊り天井グリッド。 | 金属の削りくずを拾いやすく、トゥルーゼロスライドを完全にブロックします。 |
スクライビング/ノッチ付き | 釘の頭をしっかりと掴んで、完璧な円弧、円、または半径を描きます。 | 使用中にピボットポイントから滑り落ちないように、非常に慎重な位置合わせが必要です。 |
最後に、特定のブレードの可読性の制約に注意してください。かさばるマルチキャッチデザインや重い磁気チップは、優れた物理的実用性を提供します。ただし、塗装されたブレードの最初の数センチメートルが著しく見えにくくなる場合があります。この視覚的な障害により、短期間の評価がイライラさせられます。これは、インペリアルとメトリックのデュアルブレードで特に顕著になります。これらのゾーンでは測定マークが非常に密接して配置されているため、明確な視認性が必要です。
最高品質のレイアウト ツールであっても、現場でのひどい悪用に悩まされています。フローティング ゼロの機能を誤解すると、簡単に避けられる間違いが発生します。多くの経験豊富な職人は、基本的なメンテナンスを無視するため、依然として基本的な校正エラーの犠牲になっています。
よくある間違い
最もよくある間違いは、締め付けに関する誤りです。多くの週末DIYユーザーは緩みに気づき、誤って修正しようとします。彼らはハンマーをつかみ、リベットを黄色い刃に平らに叩きつけます。このアクションにより、タブが所定の位置に永久にロックされます。そうすると、トゥルーゼロ校正が完全に破壊されます。ぐらついたタブを強く締めようとしないでください。リベットは工場から到着した状態のままにしておきます。
衝撃による損傷は、別の大きなリスクをもたらします。ツールをコンクリートの床に落とすと、先端の重要な 90 度の角度が変化してしまうことがよくあります。タブが曲がっていると、内側と外側の両方の測定値が絶望的に不正確になります。スライド機能では、フレアまたはクラッシュ角度を補正することはできません。わずかに曲がっただけでも、かなりのマージンでカットが狂います。
破片の蓄積により、時間の経過とともに圧縮測定値が静かに損なわれます。乾式壁のほこり、濡れた泥、または錆は、小さな楕円形のリベットのスロットに簡単に詰まります。この隠れた汚れは固まり、タブが内側に完全にスライドできなくなります。これが起こると、内側の測定値は常に短くなります。完璧に優れた工具も、汚れがあるだけで役に立たなくなります。
検証プロトコルのベスト プラクティス
定期的な検証プロトコルを確立する必要があります。絶対的な精度を確保するには、ギアを定期的にテストする必要があります。
信頼できるスチール定規または高精度の機械加工された校正ブロックを見つけてください。
端を引っ掛けて、10 インチのプル値を測定します。素材に鉛筆で細い線を付けます。
端を四角いブロックに押し当てて、10 インチの押し込み値を測定します。
素材上の 2 つのマークを比較してください。それらは完全に重なるはずです。
マークが異なる場合は、スライド機構が損傷しています。仕事にプロフェッショナルな精度を取り戻すには、ツールを完全に交換する必要がある可能性があります。
適切なレイアウト ツールを選択するには、特定の機能を日々の取引に適合させる必要があります。リビングルームにシンプルな額縁を吊るすのに、高価な磁気マルチキャッチツールは必要ありません。逆に、繊細なレイアウト ツールは商用フレーミング サイトで 1 週間も耐えられません。
粗いフレームや重い石材の場合は、究極の耐久性を優先してください。長い空中距離での座屈に積極的に抵抗する、幅広で目立つブレードを探してください。 4 本のリベット補強でしっかりと固定された特大の多方向フックを選択してください。これらの特定のモデルでのタブプレイは、過酷な繰り返しの落下にも耐えられるほど堅牢に感じられます。荒々しい大工は、微細な精度よりも到達距離と耐久性を重視します。
細かい大工仕事や特注の木工細工の場合は、絶対的な精度を優先してください。信じられないほどスムーズで妨げのない真のゼロ移動を提供する、標準的な薄型タブが必要です。かさばる磁気チップは絶対に避けてください。はぐれたネジや小さな金属のやすりを簡単に集めます。この物理的干渉により、ハイエンドのキャビネット設置時の繊細な圧縮測定が台無しになります。仕上げ大工には、汚れのない、読み取りやすい刃が必要です。
新しいギアを購入するためにハードウェア ストアに行くときは、次のステップのアクションに従ってください。
購入する前にスライド機構を手動でテストしてください。前後にスムーズに動くはずです。決してずさんな横方向（左右）のねじれを示してはなりません。
リベットのバッキングプレートを注意深く検査してください。スロット付近に鋭い金属のバリや明らかな製造上の欠陥がないかどうかを確認します。
スタッフ全体でツールのブランドを標準化します。製造元が異なると、非常にわずかな校正の差異が発生することがあります。同一のモデルを使用すると、2 人の大工が騒がしい部屋の向こう側で互いに番号を呼び合うときに複合エラーが発生するのを防ぎます。
トゥルーゼロキャリブレーションの概念をマスターすると、製造作業の全体的な品質が即座に向上します。そのわずかな機械的移動により、静的な金属ストリップが非常に動的なレイアウトの機器に変わります。これがなければ、木をしっかりと接合し、完璧なカットを実現するのは、不可能ではないにしても、非常にイライラするものになります。
金属チップの緩みを迷惑な製造上の欠陥として考えるのはやめてください。代わりに、それを実際の繊細な精密部品とまったく同じように扱ってください。スライド式チップにより、内側と外側の寸法が常に完全に一致することが保証されます。
今後は、これらの実践的な行動ステップを念頭に置いてください。 90度の先端角度を厳密に維持することで、工具を強い衝撃から保護します。硬いブラシを使用して、乾式壁の埃や泥をスライディング トラックから定期的に取り除いてください。最後に、特定の日常業務の要求に応じて、適切なリベット数とフック スタイルを備えたモデルを常に購入してください。
A: 決して修理したり締めたりしないでください。直線的な往復運動は、真のゼロ精度を実現するために意図的に設計されています。ただし、左右のぐらつきが激しい場合は、リベットが永久に伸びている可能性があります。この横方向の遊びは、ツールのキャリブレーションが機能していないことを意味するため、ツールを交換する必要があります。リベットをハンマーで叩いたりしないでください。
A: 基礎となるエンジニアリングの仕組みは、すべてのレイアウト ツールで完全に同一のままです。ただし、スライドの正確な距離は、特定の金属フックの物理的な厚さ (ミリメートル) に直接相関します。フックが厚い場合は、内側および外側の読み取り中に完全なトゥルーゼロ校正を維持するために、わずかに長いスライド距離が必要です。
A: 内部の測定値が不正確になるのは、通常、リベットのトラックに隙間なく詰まった目に見えない破片が原因です。この汚れにより、ブレードに対する完全な圧縮が妨げられます。さらに、フックがわずかに曲がっていて、完全な 90 度の角度でなくなっていると、結果が大きく歪んでしまいます。常に、表面に対して完全に面一になるように測定し、変な角度で測定しないようにしてください。
A: これは、既知の静的ブロックで 10 インチのプル測定値と 10 インチのプッシュ測定値を比較することで簡単に検証できます。平らな面に両方の線を注意深くマークします。 2 つのマークが完全に一致していないと、トゥルーゼロ校正が損なわれてしまいます。この故障は、多くの場合、チップの落下または曲がったことが直接の原因となります。
